关于.openpnp2文件夹

.openpnp2文件夹存储着贴片机最为核心的配置文件。

其路径在

任何对.openpnp2文件夹的操作，均需特别谨慎。在不明确操作结果之前，请提前进行备份!!

进行.openpnp2文件夹的备份操作时，请提前关闭OpenPnP软件!!

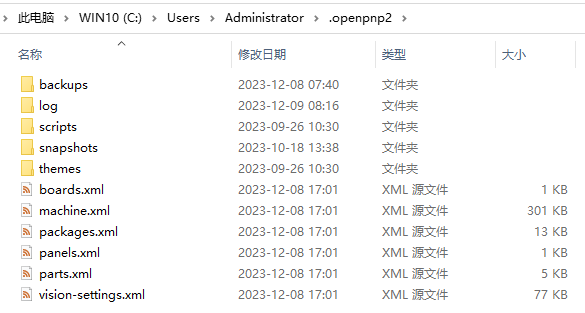

Win10系统为例，文件夹结构如下图所示：

1、backups文件夹：

每次点击软件左上角 文件-保存配置 时，或者每次正常关闭或退出OpenPnP时，软件都会在backups文件夹内自动创建一个以日期和时间为文件名的子文件夹，并将.openpnp2中原有的.xml文件备份其中。

可选择性的删除backups文件夹内陈旧的备份文件。

当某种原因导致.xml文件损坏或丢失时，可以尝试从backups文件夹里，重新获得某个时间节点的配置文件，拷贝并替换.openpnp2文件夹下的.xml文件。

2、log文件夹：

存放运行日志。记录着OpenPnP软件所有的运行信息。这些日志是供开发者使用的，对于咱们用户来说，作用不大。

log文件夹可清空。当前的运行日志文件的文件名为OpenPnP.log。直至关闭软件，才会被转存成为历史日志。

3、scripts文件夹：

存放脚本文件和一些脚本示例，更多信息可以参考官方wiki：Scripting

其中Events文件夹内需要从配置文件中获得适配给TornadoSMT贴片机的底部相机脚本文件：NozzleCalibration.Starting.bsh，用于修正每次上电开机时底部相机因失焦而出现的图像模糊。该文件只在吸嘴进行同心度校准时发挥作用。

该文件已在新的配置文件中提供，可以用记事本或其他文本编辑工具打开，其代码如下：

import org.pmw.tinylog.Logger;
camFocus = org.openpnp.util.VisionUtils.getBottomVisionCamera().getFocus();
value = 550; // Put the Focus value you want to set here.将您要设置的焦点值放在这里。
camFocus.setValue(value);

其中value = 550，将数值550修改至标定阶段时底部相机初级校准所使用到的Focus值。

4、snapshots文件夹

存储着相机图像的截屏快照。鼠标左键双击相机图像即为拍摄。

5、themes文件夹

应该是用于修改界面风格的外部主题。官方暂时还没有这部分的内容介绍。

6、machine.xml

贴片机最为核心的配置文件。

7、parts.xml

元件库中所有元件的数据库，记录着所有元件的数据信息。

8、packages.xml

封装库中所有封装的数据库，记录着所有封装的数据信息。

9、boards.xml和panels.xml

分别记录了最近使用过的单板和拼板文件的路径信息。

10、vision-settings.xml

所有视觉方案的设定文件，包括：顶部视觉方案，基准视觉方案，底部视觉方案，以及各自视觉通道的设定。

11、其他文件夹

如果发现某些文件夹的名称很长，以ImageWriteDebug结尾，或者org.openpnp.machine开头，而且打开后发现里面全是一些.png的图像文件。

对于普通用户来说，这些图像文件几乎是无用的，而且随着时间的推移，这些文件会持续激增，占用大量C盘空间。这些图像文件和文件夹可以删除。

这些图像文件是由视觉管道中的调试属性：ImageWriteDebug 引起的，来自于默认的基准视觉和默认的底部视觉。

在新版的配置文件中，我们已经将其关闭，最大程度上，阻止了这些图像文件的生成。



12、 其他重要信息

①将贴片机连接至另一台电脑时，需要移植或重新安装相同版本的OpenPnP软件，并且将.openpnp2文件夹复制到新电脑的相同目录下。

②OpenPnP运行期间，如果您对某个功能做了修改，点击软件左上角 文件-保存配置 ，即为手动实时保存。当软件正常关闭或退出时，软件也会在后台自动保存配置。

如果电脑主机因突然断电、OpenPnP软件崩溃、或者在没有关闭OpenPnP软件时直接选择电脑关机，均会导致软件运行期间所修改的配置信息丢失。所以，请培养手动实时保存配置和正常关闭OpenPnP软件的使用习惯。

③对.openpnp2文件夹进行操作前，请关闭OpenPnP软件。

④建议定期备份.openpnp2文件夹，防止其意外丢失。



13、介绍一个在贴片机标定阶段，非常实用的一个小技巧：

贴片机标定阶段，当完成某一个环节后，可以手动备份一次.openpnp2文件夹。有点类似进行游戏存档，将递进的标定过程分割成一个一个的节点。

操作如下：点击软件左上角的文件-保存配置后，再将.openpnp2文件夹内的所有.xml文件手动备份成压缩包，文件名自定义，无需关闭OpenPnP软件。

在后续的环节中，一旦某个环节没有做好或是想要重新进行当前环节，可以在关闭OpenPnP软件后，还原至上一个节点的存档，替换.openpnp2文件夹中的.xml文件，最后重新启动OpenPnP，软开机后点击小房子，成功完成Home点回归后，再次进行标定。
